Одним из направлений деятельности ОАО «ЭЛЕКТРОЦЕНТРМОНТАЖ» является изготовление патч-кордов оптических (далее — ПО) по индивидуальным заказам.
ПО предназначены для соединения оконечных устройств волоконно-оптических линий связи с активным оборудованием волоконно-оптических систем передачи, используемых на сетях связи общего пользования, локальных оптических вычислительных сетей, сетей кабельного телевидения, для соединения контрольно-измерительной аппаратуры.
Вид климатического исполнении — УХЛ 4 по ГОСТ 15150.
ПО изготавливаются из отрезка оптического кабеля, содержащего различные типы оптических волокон. ПО оконцованы с одной или с двух сторон клеевым способом оптическими разъемами одного типа или разных типов: FC, ST, SC, LC, МРО/МТР и др., торцы которых соответствуют различному качеству обработки (полировки): РС, SPC, UPC, АРС.
Для изготовления ПО используется отрезок одноволоконного кабеля с внешней защитной оболочкой диаметром от 0,9 мм до 20 мм; двухволоконного кабеля с внешней защитной оболочкой от 1,8 мм до 40 мм; многоволоконного кабеля с внешней защитной оболочкой от 1,8 мм до 100 мм. Допускается применение внешней оболочки большего диаметра, при обеспечении технических характеристик не ниже, указанных в ТУ BY 190006177.014-2026.
В оптическом кабеле могут использоваться многомодовые (ММ) и одномодовые (SM) оптические волокна из кварцевого стекла, пластиковые (полимерные) оптические волокна (POF), кварцевые оптические волокна с полимерной оболочкой (НСS-волокно).

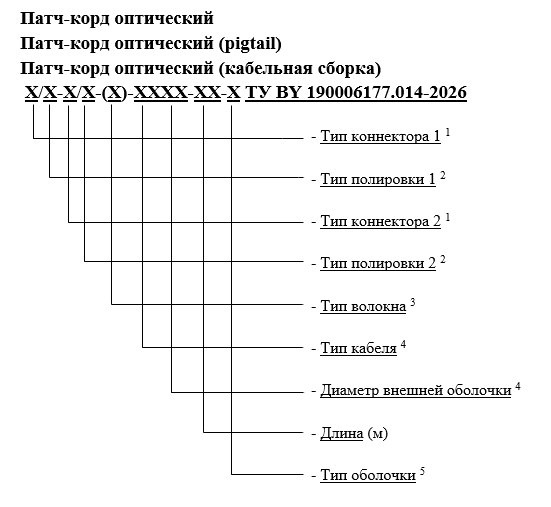

Структура условного обозначения оптических патч-кордов
ТУ BY 190006177.014-2026:
1 Тип коннектора:
SC, LC, FC, ST, МРО и др.
2 Тип полировки:
APC — полировка ферулы с обратными затуханиями >30дБ
SAPC — полировка ферулы с обратными затуханиями >40дБ
UAPC — полировка ферулы с обратными затуханиями >50дБ
3 Тип волокна:
OM1, OM2, OM3, OM4 – многомодовое оптическое волокно МСЭТ G.651
OS2 – стандартное одномодовое оптическое волокно МСЭТ G.652D
652С – стандартное одномодовое оптическое волокно МСЭТ G.652С
653 – одномодовое оптическое волокно с нулевой смещенной дисперсией МСЭТ G.653
654 – одномодовое оптическое волокно со смещенной длиной волны отсечки МСЭТ G.654
655 – одномодовое оптическое волокно с ненулевой смещенной дисперсией МСЭТ G.655
656 – одномодовое оптическое волокно с ненулевой дисперсией для широкополосной передачи данных
657A1, 657A2, 657B1, 657B2 – одномодовое оптическое волокно нечувствительное к малым радиусам изгиба волокна МСЭТ G.657
POF – пластиковое (полимерное) оптическое волокно
HCS – кварцевое оптическое с полимерной оболочкой.
4 Тип кабеля, диаметр внешней оболочки:
SX (одноволоконный, диаметр внешней оболочки 0,9; 1,8; 2,0; 3,0 мм и т.д.)
DX (двухволоконный, диаметр внешней оболочки 2х1,8; 2х2,0; 2х3.0 мм и т.д.)
MX (многоволоконный, диаметр внешней оболочки 3х1,8мм; 4х5мм и т.д.)
5 Тип оболочки:
LSZH (безгалогенная, низкодымная)
PVC (поливинилхлорид)
PE (полиэтилен)
PUR (полиуретан)
TPU (термопластичный полиуретан)
Arm (металлическая гофра или спиральная обмотка)
Пример обозначения:
Патч-корд оптический SC/UPC-MPO/UPC-ОМ1-SX1,8мм-2,5м-LSZH ТУ BY 190006177.014-2026
Шнур оптический (патч-корд), оснащенный коннектором SC и полировкой UPC с одной стороны, коннектором MPO и полировкой UPC с другой стороны, использует гибкое многомодовое оптическое волокно стандарта МСЭТ G.651 (OM1), является одноволоконным оптическим кабелем SX, диаметр кабеля составляет 1,8 мм, длина патч-корда 2,5м, оболочка безгалогенная, низкодымная.
Патч-корд оптический (pigtail) FС/АРС-652-SХО,9мм-1,5м LSZH ТУ ВУ 190006177.014-2026
Шнур оптический (патч-корд), оснащенный коннектором FC с полировкой АРС с одной стороны, использует гибкое волокно стандарта G.652C, является одноволоконным SX, диаметр кабеля составляет 0,9 мм, длина патч-корда 1,5 м, материал внешней оболочки — LSZH (термопластичный или термореактивный компаунд, не содержащий галогенов (хлора, брома) и выделяющий при горении минимум дыма и токсичных газов).
Патч-корд оптический (кабельная сборка) FC/UPC-FC/UPC-655-MX4x5мм-10м РЕ ТУ ВУ 190006177.014-2026
Шнур оптический (патч-корд), оснащенный коннекторами FC с полировкой UPC по 4 шт. с обоих концов, с полировкой UPC, использует гибкое волокно стандарта G.655, является многоволоконным МХ, диаметр кабеля составляет 5,0 мм (4х5,О мм), длин патч-корда 10 м, материал внешней оболочки — полиэтилен (РЕ).
